Työkalut kaapeleiden vetoon

Kaapeleiden veto hyllyille

Kaapeleiden veto uusilla välineillä.

Olemme kehittäneet ja patentoineet uudet kaapelien ohjaimet, joilla kaapeleita ohjataan vedon aikana. Erityisesti 90º:n kulmapaketteja hyödyntämällä mutkaisten hyllyjen kulmakohtien ohitus onnistuu joustavasti. Peruskorjaus ja muutostöissä myös alakattojen yläpuoliset kaapeloinnit helpottuvat huomattavasti.

Vetojärjestelmämme vähentää työn resurssien käyttöä ja nopeuttaa työn suorittamista. Ota käyttöön nämä uudet apuvälineet ja yllätyt positiivisesti.

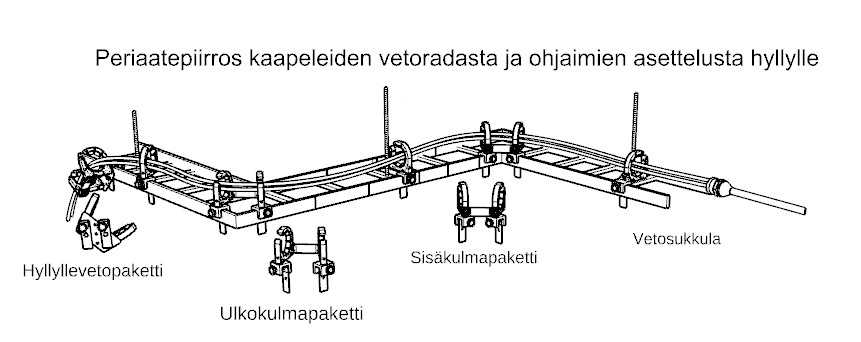

Alla kuvassa vetoradan periaatepiirros ja eri ohjainpakettien asennuskohdat hyllyllä.

Vetoradan ohjainpaketit

Hyllyllenostopaketti

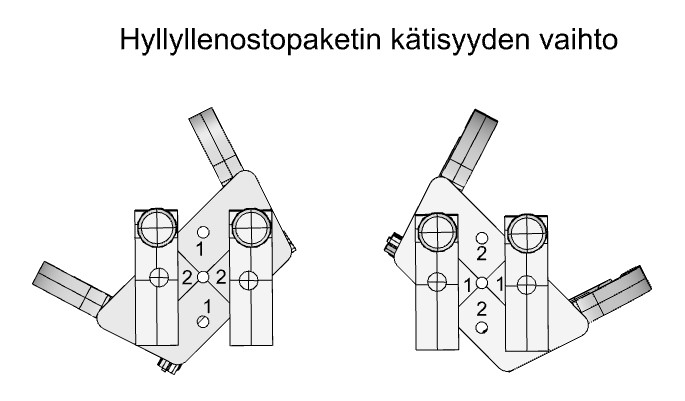

Tällä paketilla kaapelit nostetaan hallitusti vedon aloituskohdasta hyllylle  (kelapukit on tietenkin otettava käyttöön).  Paketin lisäksi on nostokohdassa hyvä käyttää  yhtä yksittäistä ohjainta vetoradan kuvan mukaan. Hyllyllenostopaketin kätisyys on vaihdettavissa . Kätisyys vaikuttaa siihen kummallepäin hyllyä kaapeleita lähdetään vetämään.

Kulmapaketti

Hyllyn 90°:n kulmissa kaapeleita ohjataan kulmapaketeilla. Kulmapaketti sisältää kaksi ohjainta hyllykiinnikkeineen ja alumiinisen kulmatuen, jolla ohjaimet on yhdistetty.  Tällä paketeilla ohjainten vetokulmat on optimoitu minimoimaan kaapeleiden vetokitkaa ja taivutusvastusta, joista kaapeleiden kokonaisvetovastus muodostuu.  Näin kaapelit rullaavat jouhevasti useankin 90 °:n hyllynkulman ohi. Alasvetoja "löysiä" ei tarvitsa.

Yksittäiset ohjaimet:   Pienien kulmien  ohitus onnistuu yhdelläkin ohjaimella. Tällöin ohjain asennetaan puolittaen kaapelin vetokulma . Kaarevien (90 º:n) hyllynkulmien ohittamisessa on hyvä käyttää  kolmea yksittäistä ohjainta vetovastuksen minimoimiseksi. Hyllyn suorille osille asennetaan yksittäisiä ohjaimia  tarvittaessa.

Vetosukkula

Sukkulaa vedetään 20 mm:n suojaputkella. Sukkulassa on yhde  (20 mm:n  rasiakiinnike) suojaputkelle. Vedettävien kaapeleiden kiinnittäminen ja irroittaminen sukkulan kiristysnippaan käy "kädenkäänteessä" . Ohuita kaapeleita vedettäessä on hyvä hyödyntää sukkulan suutinta. Useita paksumpia kaapeleita vedettäessä suuttimen voi poistaa sukkulasta, jolloin nippaan mahtuu useampia kaapeleita. Katso ohjeelliset kuvat alapuolelta.

Alla vetosukkulan esittely ja ohje hyllykiinnikkeiden sijoittamisesta kulmapaketin ohjaimiin .

Klikkaamalla hiiren oikealla näppäimellä kuvia ja valitsemalla -Avaa kuva uuteen välilehteen- saat kuvista suurennoksen, jonka voit avata yläpalkista.

3D tulostetuissa laitteissamme on käytetty PLA muovia, joka on myrkytön ja biohajoava. PLA muovin lasittumislämpötila on 60 °C, joten laitteita ei tule käyttää tai säilyttää tiloissa, joiden lämpötila ylittää 50 °C.
